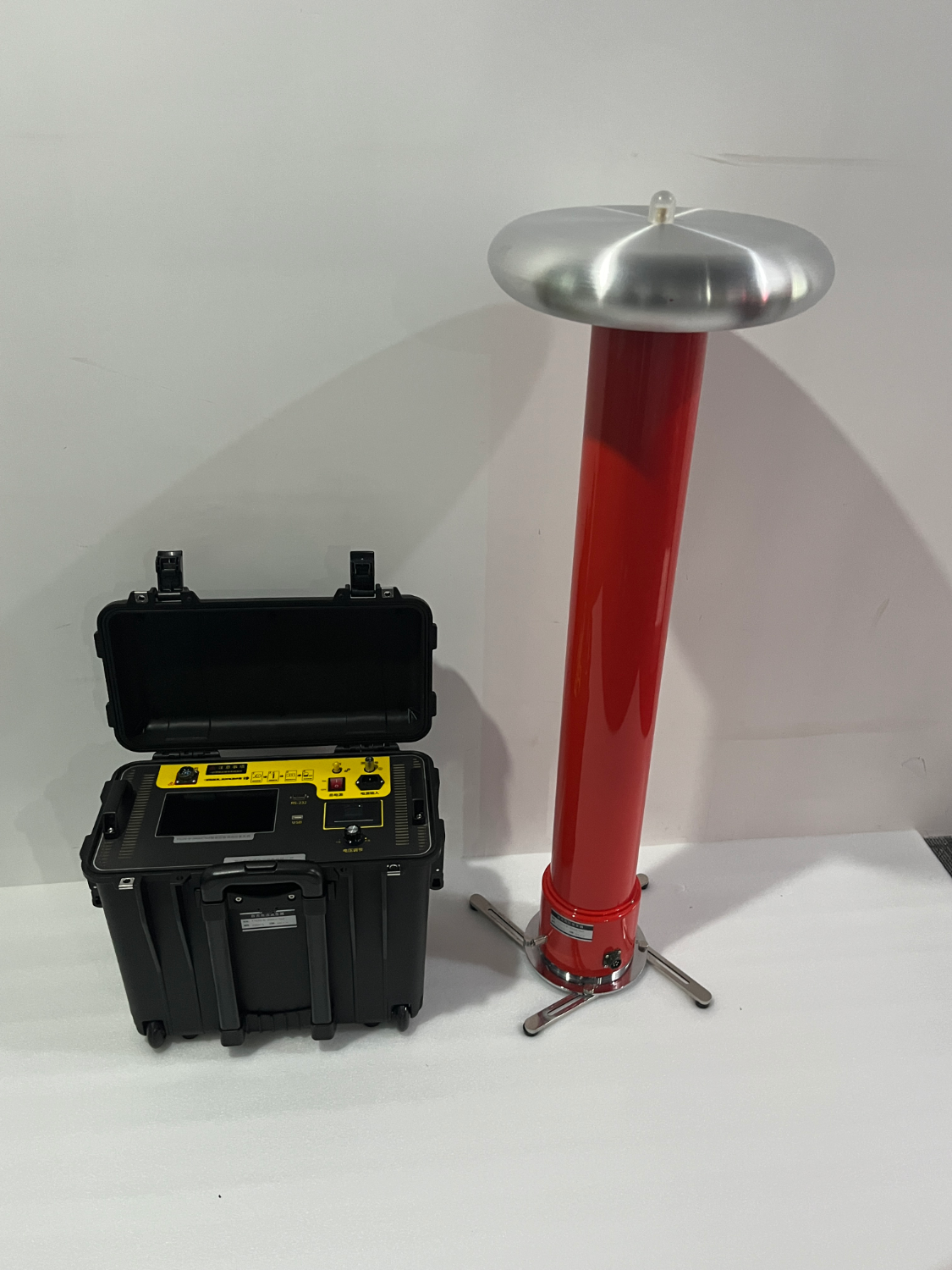

儀天成YTCZG-B-300kV/5mA智能型直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。

一、工作原理

YTCZG-B-300kV/5mA智能型直流高壓發生器采用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題，增加了AI全自動氧化鋅避雷器測量，自動耐壓試驗功能，并可以直接打印試驗報告及保存實驗報告，保留了手動方式，增加了任意電壓、電流下打印功能。儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。

二、儀器特點

·全自動MOA試驗，完整顯示升降壓過程，保壓時間。

·自動耐壓試驗，完整顯示升降壓過程，保壓時間。

·采用AIPWM技術，對PWM不準確線性度進行了調整，精度得到了大幅度提高。紋波系數≤0.2%。

·儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。

三、技術參數

1.電壓輸出 0-300kV    精度±1%±1個字

2.電流輸出 0-5mA  精度±1%±1個字

3.具有全自動做氧化鋅避雷器試驗，自動耐壓功能

4.具有手動調節電壓輸出功能。

5.工作方式 ：間斷使用：額定負載30分，1.1倍額定電壓使用：10分鐘

6.工作環境 ：溫度：-10℃～+40℃

7.相對濕度：室溫為25℃時不大于85％（無凝露）

8.海拔高度：1500米以下

9.產品尺寸、重量

備壓筒140×42×39cm、22kg

控制箱39×55×57cm、15kg

均壓罩54×48×24cm、13kg

儀天成YTCZG-B-300kV/5mA智能型高壓發生器精度高、中文大屏智能化操作，測試完報告自動生成，方便快捷更省心。
