一、系統組件構成

本設備整體由液壓系統與工控系統兩大核心模塊組成。

1. 液壓系統：主要包含受力機架、檢測傳感器、液壓站三大組成部分，為設備運行提供動力支撐與受力檢測功能。

2. 工控系統：集成安裝于控制柜內部，由顯示器、鍵盤、鼠標、工控機、數據采集器、電氣控制模塊六部分組成，負責設備數據采集、參數調控及整機運行控制。

二、操作說明

2.1 設備定位安裝

將拉力機受力機架、控制柜、安全帽測試臺依次一字排布，放置于平整堅實的地坪面上。將梯具導軌垂直居中安裝在受力機架后側，采用六顆膨脹螺絲完成地面固定，確保設備整體穩固無偏移。

2.2 液壓油加注

向液壓站內加注40升46號抗磨液壓油，加注過程規范操作，避免油品灑落、混入雜質，保障液壓系統正常運轉。

2.3 油管連接

嚴格按照腔體對應原則連接油管，將兩根液壓油管的有桿腔對接設備有桿腔、無桿腔對接設備無桿腔，確保連接精準、密封可靠。

2.4 電氣線路連接

1. 主電源接線：將三相四線電源線對應接入接線端子A、B、C、N端口，保證接線牢固、相位正確。

2. 安全帽控制線接線：將安全帽配套四根控制線，對應接入接線端子CO2、COM、P01端口。

重要提示：所有接線均配有對應線號，接線作業時必須嚴格對照端子編號匹配連接，杜絕錯接、漏接。

2.5 電腦設備接線與固定

依次連接鍵盤、鼠標數據線，以及工控機電源線、通訊線，完成接線后將工控機嵌入控制柜內部，通過固定板鎖緊固定。隨后將通訊線另一端對接至控制板專用通訊插座。

2.6 傳感器接線

1. 拉力傳感器：將300KG量程傳感器插頭接入控制板J4插座，5T量程傳感器插頭接入控制板J6插座。

2. 安全帽傳感器：將安全帽檢測傳感器接入安全帽控制盒五芯插座，同時將安全帽控制線對應接入控制盒四芯插座，確保接口插接到位、接觸良好。

2.7 電氣操作說明

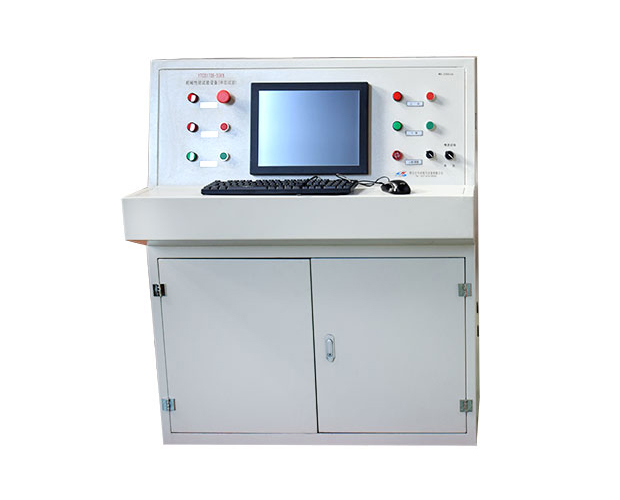

電氣控制柜的指示燈、操作按鈕布局詳見下圖所示，設備電氣操作需嚴格參照布局圖示及對應功能規范執行。

1、按下紅色“電源開關”旋鈕，紅色“電源開關”指示燈亮，接通控制柜電源；再順時針旋動紅色“電源開關”旋鈕，電源開關指示燈滅，電源關閉。

2、按下紅色“電機啟動”按鈕，“電機啟動”指示燈亮，接通油泵電源，注意油泵電機風機應順時針轉動。否則調整相序。

3、按下紅色“上升”按鈕，紅色“上升”指示燈亮。受力架手動上升。

4、按下綠色“下降”按鈕，綠色“下降”指示燈亮，受力架手動下降。

5、通電自動接通工控機電源，啟動windowsXP進入操作系統界面

熟練掌握 YTC6170B-50kN 拉力機設備系統構造與規范操作，是準確檢測安全工器具力學強度、保障現場電力作業安全的基礎。各位操作人員務必牢記設備各組件作用、試驗操作關鍵步驟及安全注意事項，試驗完成及時保存、打印檢測報告歸檔留存。日常做好設備養護，遇到操作難題或設備異常，及時咨詢技術人員，避免違規操作引發設備損壞或試驗安全事故。
