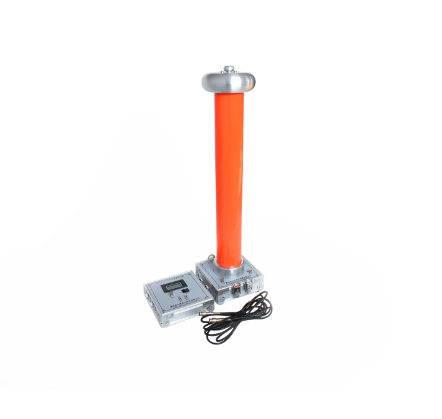

直流分壓器是一種阻容等電位屏蔽分壓式高壓測量裝置，廣泛應用于電力系統以及電氣、電子設備制造部門，主要用于測量工頻交流高電壓和直流高電壓，同時也適用于脈沖高壓、雷電高壓和工頻高壓的測量。該裝置具備測試準確、線性度良好、性能穩定、結構合理、便于攜帶、操作簡便以及顯示直觀等優點。

使用方法：

1.首先，務必將交流分壓器的接地端進行安全可靠的接地操作。

2.把高壓線連接至均壓球上方，使用接線螺旋栓將高壓線擰緊固定，確保連接牢固。

3.將儀表底座上的輸入端準確插入數字高壓表的測量端。在測量交流電壓時，需將鈕子開關切換至 “AC” 檔位。

4.若所測電壓小于 20kV，應選擇 “LOW” 檔；當電壓超過 20kV 時，則需選擇 “HIGH” 檔，以此獲取更高精度的測試數據。

5.打開 “Power” 開關，根據實際情況選擇合適的檔位。此時，數字高壓表上會顯示 “0.00” 或 “00.0”，至此即可開始進行測量工作。

6.測試完成后，切斷高壓電源。需等待交流分壓器上的讀數變?yōu)?“0.00” 或 “00.0” 時，方可進入現場。（在進行交流試驗時，儀表讀數會緩慢回零，但此時高壓電源已無電，因此要特別注意交流和直流試驗的差異。）

7.在使用和保養過程中，都要注意保持分壓器表面的清潔，避免污穢。

注意事項：

1.在使用過程中，50kV 以下的分壓器周圍 2 米范圍內不得放置雜物；150kV - 200kV 的分壓器周圍 3 米內不得有雜物；300kV 的分壓器周圍 4 米內不得有雜物。儀表與分壓器以及操作人員之間的距離，應嚴格按照電力行業標準中數字高壓表的操作規程來確定。我公司建議，至少保持 5 - 6 米的安全操作距離。同時，在搬運和操作過程中，要堅持輕拿輕放的原則，嚴禁碰撞、擠壓等不當操作，以免影響設備性能。

2.交流分壓器應放置在干燥的環境中，使用完畢后，應將其放回鋁合金機箱內，以防受潮。

3.若聽到較為明顯的放電聲音，表明交流分壓器可能受潮，此時應用干燥吹風機由上至下對其吹拂 1 - 2 分鐘。

4.完成交流試驗后，專用顯示表上的讀數不會立即歸零，而是會緩慢下降。這是因為采用了真有效值的測量方式，歸零時間通常在 10 - 15 分鐘。即使讀數不完全歸零，也不會影響測量精度。在交流測量中，交流本身沒有 “正” 或 “負” 極性，但儀表顯示可能會出現 “-” 號，這是 TMS 轉換芯片為提高抗電磁干擾能力而設計的負信號輸出，不會對測試精度造成影響。此外，在交流測量中，儀表在未歸零的情況下重復測量，也不會影響測量的準確度。

綜上所述，直流分壓器作為一款高效、可靠的高壓測量設備，在電力及相關領域發揮著重要作用。正確的使用和維護不僅能確保測量數據的準確性，還能有效延長設備的使用壽命，保障操作安全。
