10KV電纜串聯諧振交流耐壓試驗裝置如何選型？
發表日期 ： 2022/08/09 瀏覽次數 ：
電力工作者知道大容量的電氣設備采用，串聯諧振交流耐壓試驗裝置，更能夠有效的檢測出電纜的絕緣缺陷，那么10KV的電纜要做交流耐壓，選擇串聯諧振要如何選型呢？下面小編為大家簡單介紹。
高壓電力電纜進行交流耐壓試驗，需要選擇串聯諧振試驗裝置，如何選型，先要看電纜的參數，主要的幾個參數為被試電纜的長度，截面積，以及電纜的電壓等級。10KV的電壓等級電纜，不同的長度的電纜所配置的串聯諧振交流耐壓試驗裝置的選型也不一樣。
10KV電纜按照長度例舉幾個選型方案：

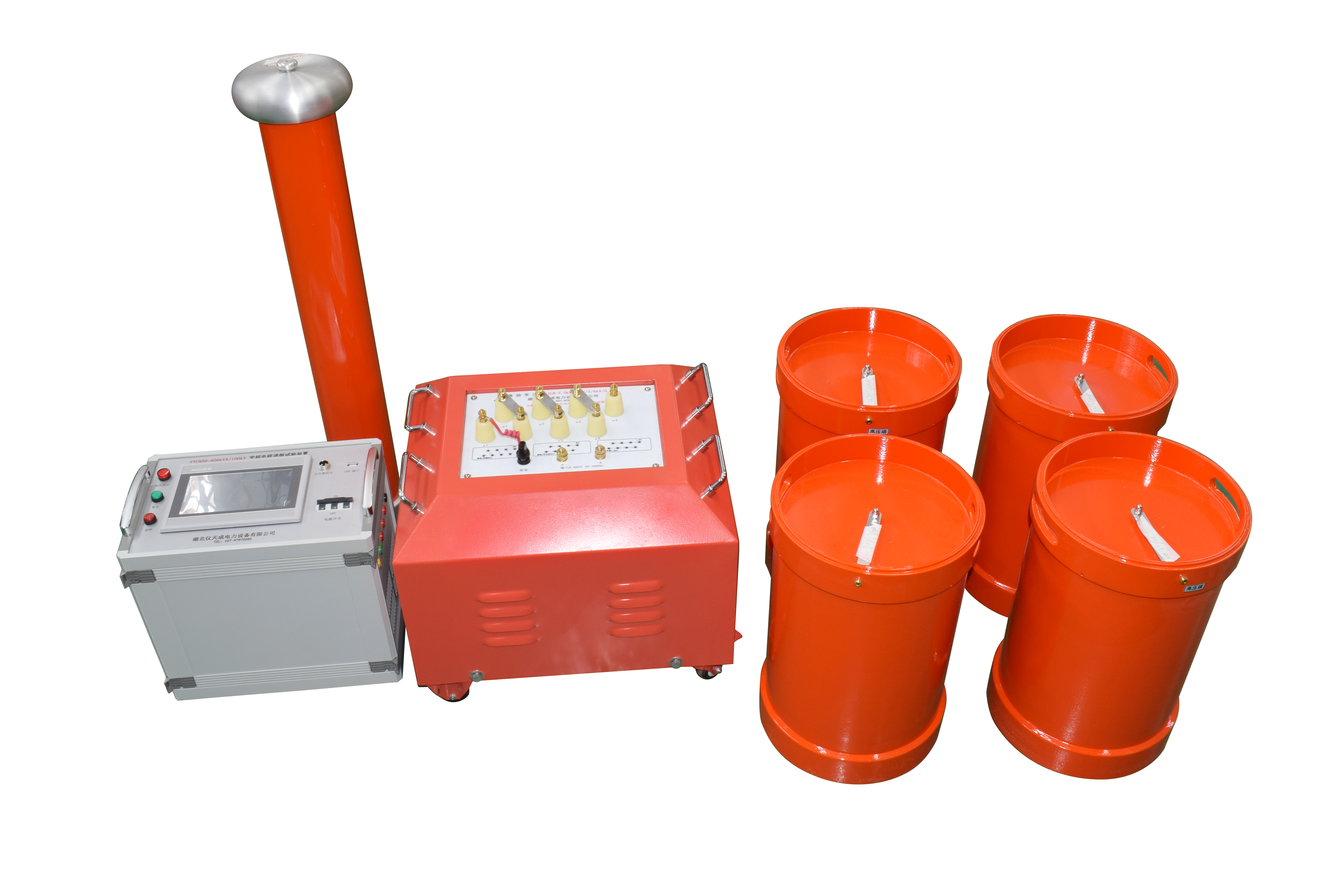

電纜長度小于等于1公里，選型方案為：2.5KW的變頻電源一臺、1A/22KV諧振電抗器2臺、2.5KVA/1KV勵磁變壓器1臺、25KV分壓器1臺。
電纜長度小于等于2公里，選型方案為：4KW的變頻電源一臺、2A/22KV諧振電抗器2臺、4KVA/1KV勵磁變壓器1臺、25KV分壓器1臺。
電纜長度小于等于3公里，選型方案為：6KW的變頻電源一臺、2A/22KV諧振電抗器3臺、6KVA/1KV勵磁變壓器1臺、60KV分壓器1臺。
以此類推，就是電纜長度越長，需要的耐壓等級越高，需要配置的電抗器越多，其他設備的等級也越高。
